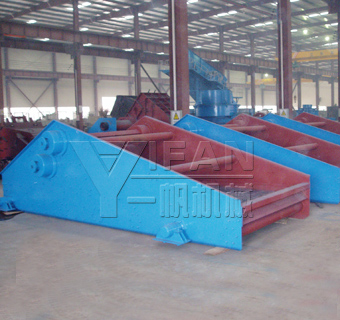

ZK系列直線振動篩產品介紹

      ZK系列直線振動篩是根據我國生產需要，在消化、吸收從國外振動篩的基礎上，總結我們多年的研究設計和使用的經驗，結合我國國情研制出來的新型系列振動篩。直線振動篩（直線篩）系高效新型的篩分設備，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、碳素、化肥、耐火材料、輕工、礦山、煤炭、冶煉等行業，以及粉狀、顆粒狀物料的篩選和分級。

直線振動篩特點及優勢：

     1、采用塊偏心作為激振力，激振力強；
     2、篩子橫梁與篩箱采用高強度螺栓聯接，無焊接；
     3、篩機結構簡單，維修方便快捷；
     4、采用輪胎聯軸器，柔性聯接，運轉平穩；
     5、篩分效率高、處理量大、壽命長。
     6、通過多年生產實踐，證明該系列篩機具有處理量大，技術參數合理，結構強度、剛度高，系列化、通用化、標準化程度高，運轉平穩可靠、噪音小、維護檢修方便等一系列優點。
直線振動篩的工作原理：

      直線振動篩采用雙電機驅動,當兩臺電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起，跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的�？捎糜诹魉�線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構、無粉塵溢散等特點。最高篩分目數325目，可篩分出7種不同粒度的物料。

ZK系列直線振動篩技術參數

主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機：(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直于地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
我公司具有完善的售后服務體系，充足的備件供應，能為用戶提供終身技術服務。不論是工藝設計、設備安裝或易損件更換等，都會有相應的工程技術專家為您提供優質的服務。

ZK系列直線振動篩技術參數：

型號	篩面			給料粒度 (mm)	電機功率 (kw)	處理能力(t/h)
	面積(m2)	篩孔尺寸	篩網結構
ZK1022	2.25	0.25-50	編織、條縫、沖壓、橡膠、聚氨酯篩網 woven，striped，punched，rubber，polyurethane（PU）	＜250	1.5×2	4.5-90
ZK1230	3.6	0.25-50		＜250	4×2	7.2-144
ZK1237	4.5	0.25-50		＜250	5.5×2	9.0-180
ZK1437	5.25	0.25-50		＜250	3.7（5.5）×2	12.0-250
ZK1445	6.3	0.25-50		＜250	7.5×2	12.6-252
ZK1637	6	0.25-50		＜250	5.5×2	12.0-240
ZK1645	7.32	0.25-50		＜250	7.5×2	14.4-280
ZK1837	6.75	0.25-50		＜250	7.5×2	14.4-270
ZK1845	8.1	0.25-50		＜250	11×2	16.2-324
ZK1852	9.45	0.25-50		＜250	11×2	18.9-378
ZK2045	9	0.25-50		＜250	15×2	16.2-324
ZK2052	10.5	0.25-50		＜250	15×2	21.0-420
ZK2060	12	0.25-50		＜250	15×2	24.0-480
ZK2445	10.8	0.25-50		＜250	15×2	21.6-432
ZK2452	12.6	0.25-50		＜250	15×2	25.2-504
ZK2460	14.4	0.25-50		＜250	15×2	28.8-576
ZK3045	13.5	0.25-50		＜250	18.5×2	27.0-540
ZK3052	15.75	0.25-50		＜250	22×2	31.4-628
ZK3060	18	0.25-50		＜250	22×2	17.5-525
ZK3645	16.2	0.25-50		＜250	22×2	37.8-756
ZK3652	18.9	0.25-50		＜250	22×2	43.2-846
ZK3660	21.6	0.25-50		＜250	22×2	43.2-846
ZK3675	27	0.25-50		＜250	30×2	54.0-1080
2ZK1022	2.25	0.25-50		＜250	4×2	4.5-90
2ZK1230	3.6	0.25-50		＜250	5.5×2	7.2-144
2ZK1237	4.5	0.25-50		＜250	7.5×2	9.0-180
2ZK1437	5.25	0.25-50		＜250	7.5×2	12.0-250
2ZK1445	6.3	0.25-50		＜250	15×2	12.6-252
2ZK1637	6	0.25-50		＜250	15×2	12.0-240
2ZK1645	7.32	0.25-50		＜250	15×2	14.4-280
2ZK1837	6.75	0.25-50		＜250	15×2	14.4-270
2ZK1845	8.1	0.25-50		＜250	15×2	16.2-324
2ZK1852	9.45	0.25-50		＜250	15×2	18.9-378
2ZK2045	9	0.25-50		＜250	15×2	16.2-324
2ZK2052	10.5	0.25-50		＜250	22×2	21.0-420
2ZK2060	12	0.25-50		＜250	22×2	24.0-480
2ZK2445	10.8	0.25-50		＜250	22×2	21.6-432
2ZK2452	12.6	0.25-50		＜250	22×2	25.2-504
2ZK2460	14.4	0.25-50		＜250	22×2	28.8-576
2ZK3045	13.5	0.25-50		＜250	30×2	27.0-540
2ZK3052	15.75	0.25-50		＜250	37×2	31.4-628
2ZK3060	18	0.25-50		＜250	37×2	17.5-525
2ZK3645	16.2	0.25-50		＜250	45×2	37.8-756
2ZK3652	18.9	0.25-50		＜250	45×2	43.2-846
2ZK3660	21.6	0.25-50		＜250	45×2	43.2-846

YKT系列重型棒條篩技術參數：

型號	2YKT1550	2YKT1850	2YKT2050
篩分面積（㎡）	7.5	9	10
棒條間距	100	100	100
篩面層數	2	2	2
篩面傾角（°）	10	10	10
振幅	6-8	6-8	6-8
頻率(r/min)	970	970	970
最大給料粒度	300	400	400
處理能力(t/h)	50-120	113-578	250-800
功率(kW)	15	22	30
外型尺寸	5101*3100*3389	5101*3408*3389	5101*3608*3389

注：表內所列處理能力是對松散密度為1.6t/㎥的石灰石進行干式分級時的數據。所列處理能力僅供參考。具體值根據現場情況與研發部商定。
